La testa di estrusione rappresenta uno dei componenti più critici nell'estrusione della linea di produzione dei tubi, fungendo da elemento fondamentale che trasforma la fusione polimerica plastificata in prodotti tubolari dimensionalmente dimensionati. Questo sofisticato assemblaggio funziona per comprimere ulteriormente e plastificare il materiale fuso, guidarlo attraverso canali di flusso attentamente progettati e stabilire i parametri geometrici iniziali che definiscono il prodotto del tubo finale. Il design della testa di Die influenza direttamente la qualità del prodotto, l'efficienza della produzione e le proprietà meccaniche dei tubi finiti.
Nel settore della produzione globale dei tubi in plastica, i tubi in PVC dominano il mercato con il più grande volume di produzione e il più ampio intervallo di applicazioni. L'analisi statistica mostra che i tubi RPVC (polivinil cloruro rigidi) rappresentano il 75% della produzione totale di tubi in PVC, mentre i tubi SPVC (cloruro di polivinile morbido) comprendono il restante 25%. Questa distribuzione riflette le proprietà meccaniche superiori e il costo - efficacia di formulazioni rigide per applicazioni strutturali.
Classificazione e analisi strutturale delle teste del dado
La struttura del canale di flusso rivela che il fluido subisce quattro fasi distinte durante il passaggio attraverso la testa della matrice: divisione di flusso, compressione, stabilizzazione del flusso e modellatura finale. Le dimensioni critiche includono L₁ che rappresentano la lunghezza del terreno della matrice, che indica la lunghezza della zona di compressione e L₃ che indica la lunghezza del cono di distribuzione del flusso.

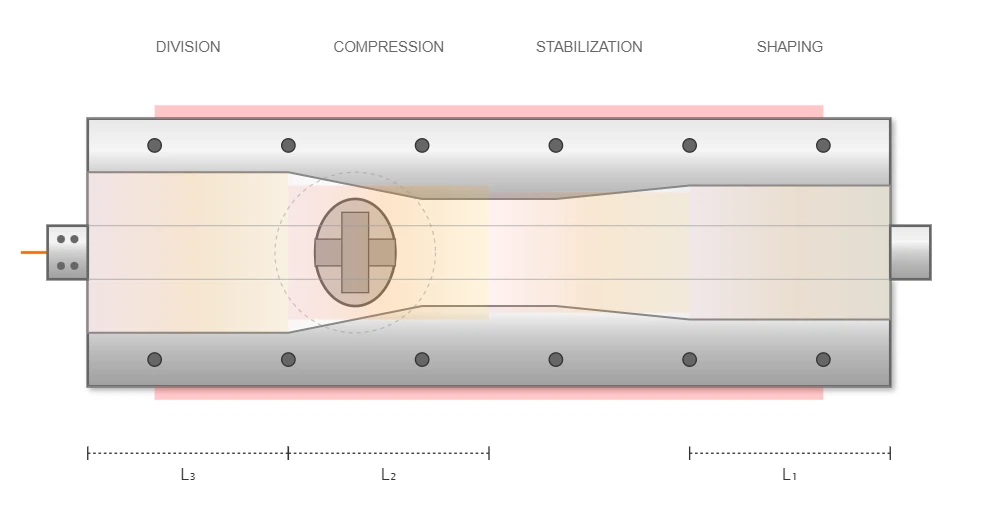

2.1 dritta - tramite configurazione della testa
Il design della testa da stampo -} dritti presenta un allineamento assiale in cui l'asse della testa della matrice coincide perfettamente con l'asse estrustore, creando un percorso di flusso lineare per il fuso polimerico. Questa configurazione offre diversi vantaggi distinti tra cui la progettazione strutturale semplificata, la ridotta complessità di produzione, i costi di produzione inferiori e la minima resistenza al flusso attraverso il sistema.
Il percorso di flusso aerodinamico riduce la caduta di pressione di circa il 15-20% rispetto a configurazioni più complesse, consentendo tassi di throughput più elevati nell'estrusione dei tubi.
Limitazioni
Questo design presenta sfide quando si produce tubi di diametro grandi -. Il riscaldamento del nucleo diventa sempre più difficile poiché le dimensioni del tubo superano i 200 mm, con gradienti di temperatura potenzialmente raggiungendo 10 - 15 gradi attraverso la sezione trasversale del mandrino. Inoltre, le gambe del ragno del distributore di flusso creano linee di saldatura che possono ridurre la resistenza del tubo del 20-30% in questi punti di giunzione.
2.2 a destra - angolo morire design

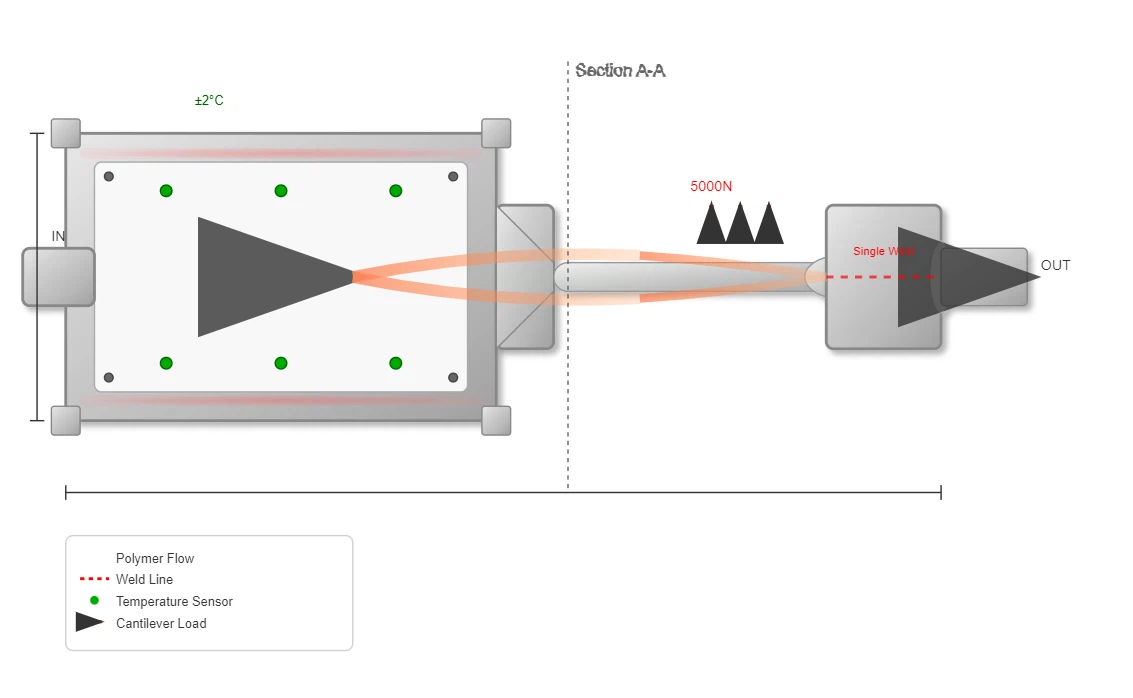

La destra - angolo muore testa impiega una configurazione di mandrel supportata da cantilever -, eliminando la necessità di strutture di supporto del ragno. In questo design, il polimero fuso entra da un'estremità della testa del dado e converge di fronte al mandrino, creando potenzialmente solo una singola linea di saldatura anziché più punti di giunzione.
Questa configurazione si rivela particolarmente vantaggiosa per la produzione di prodotti di rivestimento a filo e cavo, offrendo riscaldamento del nucleo semplificato con uniformità della temperatura a ± 2 gradi e facilitando i metodi di dimensionamento del diametro interno per l'estrusione dei tubi.
Vantaggi
• linea di saldatura singola anziché multipli
• Uniformità della temperatura superiore
• Meglio per il rivestimento di cavi e cavi
Svantaggi
• Costi di produzione più elevati del 40-60%
• 25-35% ha aumentato la resistenza al flusso
• Ingegneria del mandrino complesso
La complessità di progettazione aumenta in modo significativo con questa configurazione, che richiede sofisticata ingegneria del mandrino per resistere a carichi a sbalzo che possono superare i 5000N in grandi applicazioni di diametro -. Nonostante queste sfide, la qualità della linea di saldatura superiore e l'uniformità del riscaldamento spesso giustificano l'investimento aggiuntivo per le applicazioni critiche.
2.3 Side - Fed Die Head Architecture

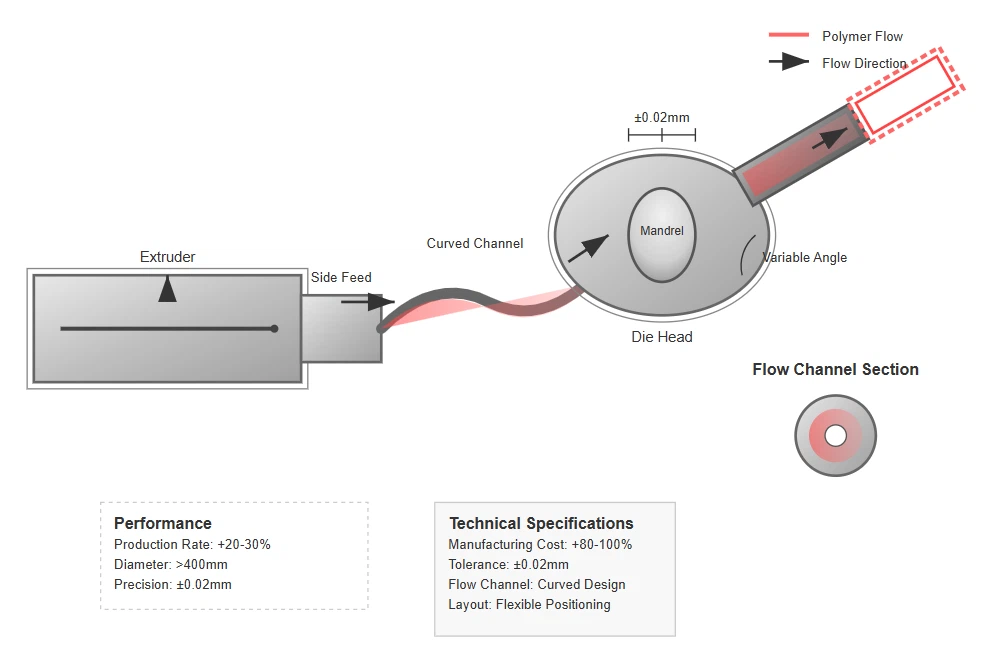

Il lato - Fed Die Head introduce il fuso polimerico attraverso un canale di flusso curvo prima di entrare nella testa da dado da un lato, permettendo al fusione di avvolgere il mandrino e fluire lungo l'asse della testa. Questo design innovativo consente alla direzione dell'estrusione del tubo di formare qualsiasi angolo desiderato con l'asse estrustore, comprese le configurazioni parallele che ottimizzano l'utilizzo dello spazio del pavimento negli impianti di produzione.
Punti salienti delle prestazioni
Questa configurazione eccelle in particolare in un'estrusione di velocità - ad alti diametri superiori a 400 mm, ottenendo tassi di produzione 20 - 30% in più rispetto ai progetti convenzionali. La complessa geometria interna richiede una lavorazione di precisione con tolleranze di ± 0,02 mm, con conseguenti costi di produzione che in genere superano i progetti rettilinei dell'80-100%.
Tuttavia, l'efficienza della produzione e la flessibilità nel layout delle piante spesso forniscono un rapido ritorno sugli investimenti.
2.4 Configurazioni specializzate per la testa
Screen - teste di estrusione del tubo a piastra
Incorporare elementi di filtrazione con dimensioni di mesh che vanno dalle maglie da 40-200 per rimuovere i contaminanti dal fuso polimerico.
Muore di rivestimento
Progettato per le applicazioni di livello multi - raggiungendo un controllo preciso dello spessore del livello entro una tolleranza ± 5%.
Coprendo gli stampi
Utilizzato per strutture composite in cui più materiali sono combinati in un singolo processo di estrusione.
Sistemi di mandrino rotante
Design innovativi che inducono l'orientamento molecolare a spirale, aumentando la resistenza del cerchio del 40-60% rispetto ai tubi convenzionali.
La testa del midrel rotante rappresenta un approccio particolarmente innovativo, utilizzando pellet polimerici standard mescolati nella linea - con fibre di vetro di lunghezza di 3-12 mm. Questo sistema induce l'orientamento molecolare e delle fibre a spirale lungo la circonferenza della parete del tubo, aumentando la resistenza del cerchio del 40-60% rispetto ai tubi estrusi convenzionalmente.
Principi di progettazione e calcoli ingegneristici
3.1 Considerazioni sulla progettazione fondamentali
La progettazione geometrica delle teste del dado deve aderire a diversi principi critici per garantire prestazioni ottimali nell'estrusione dei tubi. Il canale di flusso di fusione deve mantenere contorni lisci e semplificati senza zone morte in cui il materiale può ristagnare e degradare.
Progettazione del canale di flusso
Per i polimeri di viscosità alti - con viscosità superiori a 10.000 pa · s, le variazioni della direzione del canale di flusso non dovrebbero superare i 30 gradi per prevenire il riscaldamento a taglio eccessivo.
Requisiti di pressione
La sezione di dimensionamento deve mantenere una pressione sufficiente, in genere 5-15 MPa, garantendo che la densità del prodotto supera il 98% del massimo teorico.
Rapporto di compressione
Generalmente varia da 5: 1 a 10: 1, con rapporti più elevati che forniscono una migliore omogeneizzazione della fusione ma aumento della caduta di pressione.
La compattezza strutturale rimane essenziale mantenendo un'adeguata resistenza per resistere a pressioni operative fino a 40 MPa. La connessione alla canna deve garantire la tenuta ermetica in grado di resistere al ciclo di temperatura da 230 gradi senza perdite.
Le connessioni di rilascio rapide - facilitano regolari intervalli di manutenzione di 200-500 ore di funzionamento per cambi di schermo, pulizia delle viti e ispezione del barile.
3.2 Distributore di flusso e progettazione della struttura di supporto
Il design del distributore di flusso influisce in modo significativo sulla qualità dei tubi estrusi. Il gioco K tra l'apice del distributore e la piastra dell'interruttore in genere misura 10-20 mm, ottimizzato in base alla viscosità del fusione e ai requisiti della portata.
Parametri di progettazione chiave:
Angolo di espansione del distributore: da 60 gradi a 90 gradi, con angoli più grandi adatti a materiali di viscosità inferiore al di sotto di 5.000 pa · s
Distributore Lunghezza cono L₃=(0.6-1.5) d, dove d rappresenta il diametro della vite
RADIUS RADIO REDUTORE R: in genere 0,5-2,0 mm
Supportare le configurazioni del ragno: 3-8 gambe a seconda del diametro del tubo e della pressione operativa
"La resistenza alla linea di saldatura nei tubi termoplastici estrusi può essere significativamente migliorata attraverso il design del dado ottimizzato, con configurazioni di mandrino a spirale che mostrano fino all'85% di ritenzione di resistenza rispetto alle proprietà dei polimeri di base."
- Zhang et al., 2024
Spider Gambe Design Optimization
Effetti della linea di saldatura
Nonostante l'ottimizzazione, la fusione del polimero che passa attraverso il ragno crea segni di flusso che devono essere "guariti" attraverso la successiva compressione.
In base a tassi di taglio tipici di 10-100 S⁻¹ e temperature di elaborazione, gli strati macromolecolari separati lottano per ristabilire sufficienti intrecciamento, con conseguente riduzione del 15-25% delle proprietà meccaniche e ottiche nelle linee di saldatura.
3.3 Calcoli dimensionali del dado e del mandrino
La lunghezza del terreno della terra L₁ rappresenta un parametro critico che colpisce la qualità del prodotto e l'efficienza di produzione. Due relazioni empiriche guidano la sua determinazione:
Equazioni della lunghezza della terra
L₁ = K₂ × D
(Equazione 2-1)
L₁ = K₃ × d
(Equazione 2-2)
Dove:
L₁=Die Land Long (mm)
K₂=coefficiente empirico (1.5-3.5)
K₃=coefficiente empirico (20-40)
D=diametro del tubo (mm)
d=spessore del muro (mm)
Calcolo del diametro interno
d₁ = D/
(Equazione 2-3)
Dove rappresenta un coefficiente empirico che va da 1.01 - 1.06 per RPVC, contabile per l'elasticità del fusione e le variazioni dimensionali post-estrusione.
Impatto della lunghezza della terra
La selezione ottimale di L₁ garantisce una distribuzione del flusso uniforme, una densità del prodotto superiore a 0,95 g/cm³ e impedisce la rotazione del tubo durante l'estrusione.
Considerazioni critiche
• L₁ eccessivo aumenta la resistenza al flusso del 20-30% per 100 mm
• L₁ insufficiente L₁ non riesce a guarire adeguatamente le linee di saldatura
• For large-diameter pipes (>500 mm), potrebbe essere necessario K₂ a partire da 0,5
• Valori inferiori a 0,5 Stabilità del flusso di compromesso
3.4 Calcoli di gap e compensazione del moto
Il dado - Mandrel Gap Δ differisce dallo spessore finale della parete a causa di fenomeni di recupero elastico di fusione. Il rapporto di sondaggio B per il PVC rigido varia da 1,16-1,20 a seconda delle condizioni di formulazione e elaborazione, con gradi di peso molecolare più elevati che presentano un maggiore moto.
Calcolo del divario
δ = d/b
(Equazione 2-4)
Dove:
Δ=die - Gap Mandrel (mm)
d=spessore della parete target (mm)
B=Melt Swell Ratio (1.16-1.20)
Diametro del mandrino
d₂ = d₁ - 2δ
(Equazione 2-5)
Il controllo preciso del gap attraverso 4-8 bulloni di regolazione consente tolleranze di concentrità entro ± 0,05 mm, fondamentali per la distribuzione uniforme dello spessore della parete.
Disegna - Rapporto Down
I = (R₁² - R₂²)/(r₁² - r₂²)
(Equazione 2-6)
Rapporto di Die - Area anulare di Mandrel a Pipe Cross - Area sezionale.
Parametri di progettazione del mandrino
Angolo di convergenza del mandrino:
In genere 10 gradi -30 gradi per RPVC, inferiore all'angolo di espansione del distributore per mantenere i gradienti di pressione adeguati.
Controllo della concentrità:
4-8 bulloni di regolazione consentono la messa a punto di precisione per mantenere l'uniformità dello spessore della parete entro ± 0,05 mm di tolleranza.
Materiale - parametri di progettazione specifici
Diversi materiali termoplastici richiedono un disegno specifico - rapporti in basso per l'estrusione ottimale dei tubi. I tubi di polietilene utilizzano rapporti di 1.1 - 1,5, che indicano che l'area anulare di mandrel supera l'area del tubo del 10-50%. Questa compensazione rappresenta il restringimento del materiale e l'orientamento molecolare durante il raffreddamento.
| Materiale | Disegna - Rapporto Down i | Caratteristiche |
|---|---|---|
| RPVC | 1.0-1.1 | Natura amorfa, elasticità a bassa fusione |
| Spvc | 1.1-1.3 | Formulazione plastificata, maggiore elasticità |
| Ldpe | 1.1-1.5 | Elevata elasticità della fusione, significativa restringimento |
| HDPE | 1.0-1.2 | Semi - cristallino, moderato restringimento |
| Pp | 1.0-1.2 | Alta cristallinità, restringimento direzionale |
| Addominali | 1.0-1.1 | Stabilità amorfa, di buona dimensione |
| PA | 1.5-2.0 | Cambiamenti volumetrici altamente cristallini e significativi |
Questi rapporti riflettono le differenze di elasticità del fusione, comportamento di cristallizzazione e caratteristiche di restringimento tra le famiglie polimeriche. Le poliammidi mostrano i rapporti più alti dovuti a significativi cambiamenti volumetrici durante la cristallizzazione, mentre il PVC rigido mostra un dischi minimo - verso il basso a causa della sua natura amorfa e della bassa elasticità della fusione.
4.1 Ottimizzazione del rapporto di compressione
Il rapporto di compressione della testa del dado, definito come il rapporto tra area di uscita ragno e area anulare del mandrel, influenza criticamente la qualità del prodotto. I rapporti tipici vanno da 4: 1 a 10: 1, con RPVC che richiede da 3: 1 a 10: 1 a seconda del diametro del tubo. I tubi di diametro maggiore utilizzano rapporti più bassi per gestire la caduta di pressione e il tempo di permanenza.
Compressione insufficiente (inferiore a 3: 1)
• Guarigione della linea di saldatura incompleta
• Densità murale al di sotto del 95% teorico
• Riduzioni di resistenza del 20-30%
• Stabilità dimensionale scarsa
Compressione eccessiva (sopra 10: 1)
• Aumento del 40-50% delle dimensioni della testa
• Resistenza al flusso più alta del 60-80%
• Rischio di degrado termico
• tempi di permanenza superiori a 5 minuti
Tecnologie avanzate
5.1 Sistemi di gestione termica
Le moderne teste di dado incorporano sofisticati sistemi di riscaldamento con 8-16 zone controllate in modo indipendente mantenendo l'uniformità della temperatura entro ± 1 grado. I riscaldatori a cartuccia valutati a 500-1000 W forniscono rapidi tassi di riscaldamento di 3-5 gradi /min mentre prevengono il surriscaldamento locale.
Sistemi di riscaldamento
• 8-16 zone controllate in modo indipendente
• riscaldatori a cartuccia da 500-1000 W
• Tassi di riscaldamento di 3-5 gradi /min
• Uniformità della temperatura ± 1 grado
• termocoppie a intervalli di 50-75 mm
Sistemi di raffreddamento
• Canali di raffreddamento a spirale integrati
• Flusso turbolento (re> 10.000)
• Coefficienti di trasferimento di calore: 2000-3000 W/m²K
• Previene le modifiche dimensionali di post -
• Migliora i tassi di produzione del 15-20%
Il posizionamento della termocoppia a intervalli di 50-75 mm consente una profilazione precisa della temperatura essenziale per un'estrusione ottimale dei tubi.
5.2 Caratteristiche di regolabilità e controllo
Regolazione del divario
Sistemi motorizzati con risoluzione di 0,001 mm per il controllo di spessore della parete del tempo - reale durante la produzione.
Sensimento di spessore
I sensori ad ultrasuoni forniscono un feedback per il controllo del loop - chiuso, mantenendo tolleranze entro ± 2% delle dimensioni nominali.
Monitoraggio della pressione
I trasduttori a 3-5 sedi monitorano la distribuzione della pressione di fusione, con pressioni operative tipiche di 10-30 MPa.
Integrazione del sistema di controllo
Le teste di dapi contemporanee integrano con la pianta - ampie sistemi di controllo, abilitando:
Regole - Time Regolations
Compensazione automatica per variazioni materiali
Registrazione dei dati
Registrazione completa dei parametri del processo
Monitoraggio remoto
Sospita di produzione dai centri di controllo
Manutenzione predittiva
Avvertenza precoce per potenziali problemi
5.3 Ottimizzazione del flusso del materiale
Le simulazioni di fluidodinamiche computazionali guidano la moderna design del dado, ottimizzando i canali di flusso per ridurre al minimo la caduta di pressione garantendo al contempo profili di velocità uniforme. Le velocità di taglio a parete mantenute tra 20-200 S⁻¹ prevengono la frattura del fusione evitando al contempo un riscaldamento a taglio eccessivo che può aumentare la temperatura di fusione di 10-15 gradi.
Distributori a flusso a spirale
L'implementazione dei distributori a flusso a spirale riduce la formazione della linea di saldatura del 60-70% rispetto ai progetti di ragno convenzionali. Queste geometrie avanzate inducono una miscelazione controllata che migliora l'omogeneità della fusione.
Riduzione del 65% delle linee di saldatura
L'azione di miscelazione controllata dei moderni progetti a flusso migliora le proprietà meccaniche del 15-25% nel tubo finito, con miglioramenti particolarmente significativi nella resistenza all'impatto e nella resistenza alla pressione.
Controllo della qualità e metriche per le prestazioni
6.1 Risultato di tolleranza dimensionale

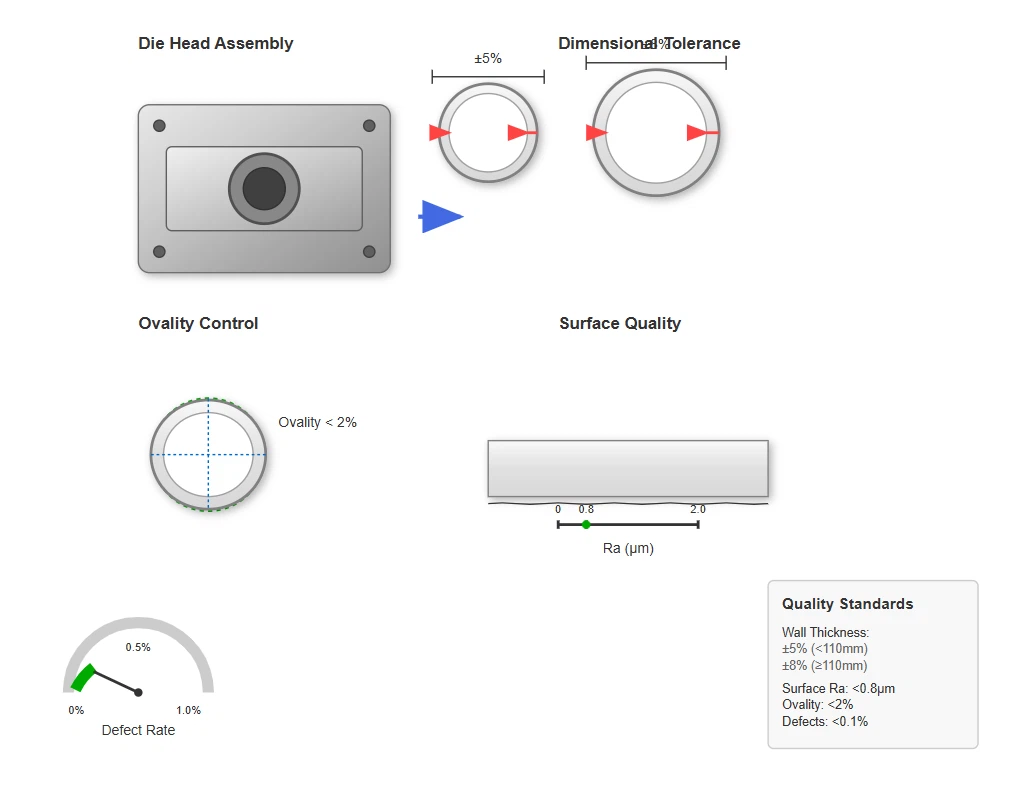

I moderni progetti di testa da dapi raggiungono costantemente le tolleranze dimensionali che si riuniscono o superano gli standard internazionali. Le variazioni di spessore della parete rimangono entro ± 5% per i tubi inferiori a 110 mm di diametro e ± 8% per dimensioni maggiori.
Controllo ovalità
Le misurazioni mostrano deviazioni inferiori al 2% del diametro nominale per sistemi di dado adeguatamente progettati e mantenuti.
Qualità della superficie
L'estrusione di tubi che utilizzano geometrie ottimizzati produce valori di rugosità superficiale RA al di sotto di 0,8 μm.
0 μm -------------------- 0.8 μm -------------------- 2.0 μm
Metriche di qualità
Le valutazioni della qualità della superficie rivelano tassi di difetti inferiori allo 0,1% quando operano all'interno dei parametri di progettazione, garantendo una qualità costante del prodotto e riducendo i rifiuti.
6.2 Ottimizzazione della proprietà meccanica
Le teste da dado progettate correttamente massimizzano le proprietà meccaniche dei tubi estrusi. La ritenzione di resistenza alla trazione nelle linee di saldatura raggiunge l'80-85% delle proprietà del materiale di base con design di ragno ottimizzati.
Resistenza all'ambiente
Le misurazioni della resistenza all'imbito mostrano valori di charpy superiori a 15 kJ/m² per i tubi RPVC prodotti con rapporti di compressione e profili di temperatura appropriati.
15+
Valore di impatto del charpy minimo
KJ/M²
Long - Performance
I test di resistenza idrostatici a termine Long - dimostrano valori estrapolati a 50 anni che soddisfano i requisiti ASTM e ISO quando il design del dado garantisce un'adeguata compressione di fusione e un orientamento molecolare.
Sicurezza e affidabilità
Il test della pressione di scoppio conferma i fattori di sicurezza superiori a 2,5 per i tubi fabbricati con sistemi di dapi adeguatamente configurati, garantendo prestazioni affidabili nelle applicazioni critiche e la conformità con gli standard di sicurezza del settore.
Considerazioni economiche e analisi del ROI
7.1 Valutazione degli investimenti in conto capitale
Die Head Investments vanno da $ 15.000 per semplici -} attraverso progetti a $ 75.000 per sofisticati sistemi di mandrino rotante. Il processo di selezione deve bilanciare i costi iniziali rispetto ai requisiti di produzione, con periodi di rimborso in genere compresi tra 8-18 mesi in base ai volumi di produzione e al mix di prodotti.
7.2 Metriche di efficienza della produzione
Tassi di produzione
• Piccolo diametro: 200-500 kg/ora
• Diametro di grande: 1000-2000 kg/ora
• 15-20% più in alto con progetti ottimizzati
Consumo di energia
• 0,25-0,35 kWh/kg
• Risparmio del 15-20% con design moderni
• Riduzione dei benefici per la caduta di pressione
Resa materiale
• Miglioramento del 2-3%
• Riduzione di scarti di avvio ridotto
• First-pass yield >98%
Ritorno sui fattori di investimento
8-18
Periodo di rimborso tipico (mesi)
15-20%
Guadagno di efficienza della produzione
2-3%
Risparmio materiale
98%+
Primo - Pass resa
