Dimensionamento tubi in PVCè una di quelle cose che sembrano ridicolmente semplici finché non provi effettivamente ad acquistare la roba. Poi all'improvviso ti ritrovi nella corsia del negozio di ferramenta, a guardare una pipa che chiaramente non è delle dimensioni che dice di essere, chiedendoti se hai perso la testa o se l'universo ti sta facendo qualche scherzo elaborato.
Non sei tu. La taglia è davvero strana e in realtà c'è una buona ragione per questo.
La cosa che nessuno ti dice sulle dimensioni dei tubi
Ecco cosa fa letteralmente inciampare tutti la prima volta: quando qualcuno dice "tubo in PVC da 1 pollice", non sta parlando di NESSUNA misura che puoi effettivamente vedere con i tuoi occhi. Non l'esterno. Nemmeno l'interno, se vogliamo essere tecnici. Stanno parlando di quella che viene chiamata dimensione "nominale", che è fondamentalmente un modo educato per dire "in un certo senso approssimativamente correlato al diametro interno, storicamente parlando".
Lo so. Utile, vero?
L'interno reale di un tubo da 1 pollice? Di solito è intorno a 1.049 pollici. Il diametro esterno? Saranno 1.315 pollici. Perché ovviamente lo è. L'intero sistema risale ai vecchi tempi dei tubi di ferro, e adesso ci conviviamo tutti.
Dentro contro fuori: e perché è davvero importante
Quindi ecco la cosa fondamentale, e onestamente è qui che la maggior parte dei progetti fai-da-te vanno male:misuri il tubo in PVC in base al suo diametro interno(che la gente chiama ID o "noia"). Non il diametro esterno (OD). Nemmeno se l’esterno è molto più semplice da misurare, cosa che sicuramente è.
Perché? Perché è così che sono progettate le rubinetterie. Quando acquisti un gomito o un raccordo a T in PVC o altro, è pensato per adattarsi all'esterno del tubo. I produttori di raccordi hanno costruito tutto partendo dal presupposto che l'abbinamento sarebbe basato sulla dimensione interna nominale.
Ma – e questa è la parte frustrante – se misuri effettivamente l'esterno della pipa con un metro a nastro e poi ordini in base a quel numero, otterrai una pipa di una misura più grande. Ogni volta. Ho visto persone farlo, infastidirsi, misurare con più attenzione, farlo di nuovo e ottenere lo stesso risultato sbagliato. Il sistema è proprio costruito in questo modo.
Il modo giusto contro il modo che sembra giusto
Il metodo corretto: misurare il diametro interno, o meglio ancora, basta leggere le marcature stampate sul tubo stesso (ci arriveremo).
Il metodo allettante-ma-sbagliato: misurare l'esterno perché è proprio lì e il tuo metro a nastro si adatta perfettamente ad esso.
In realtà c'è un'intera guida alle dimensioni stampabile che puoi ottenere che ti consente letteralmente di posizionare la pipa su un pezzo di carta per capire di che dimensioni è, il che onestamente sembra un po' come usare le rotelle, ma funziona sorprendentemente bene quando hai a che fare con una pipa non contrassegnata.
Programma 40, Programma 80 e altri numeri divertenti
Ora entriamo nei numeri di pianificazione, che è un altro livello di complessità che sembra progettato per confondere le persone. La tabella si riferisce allo spessore della parete. Il programma 40 è standard: lo vedi ovunque, i negozi di ferramenta lo immagazzinano in grandi quantità, è l'impostazione predefinita per la maggior parte dei progetti domestici.
L'schedula 80 ha pareti più spesse. Stesso diametro esterno, ma pareti più spesse, il che significa – aspetta – apiù piccolodiametro interno.
Questo conta più di quanto pensi. Se stai acquistando raccordi che scorronoinPer il tubo (si chiamano prodotti- adatti per interni), è necessario lo Schedule 40. Il diametro interno dello Schedule 80 è troppo piccolo e il tuo connettore di fantasia non si adatta. Resterà lì seduto a prenderti in giro.
Per progetti in cui colleghi semplicemente un tubo all'altro con normali raccordi scorrevoli? Entrambi i programmi funzionano bene, sebbene il Programma 40 sia più economico e più facile da trovare.
Le dimensioni reali utilizzate dalle persone

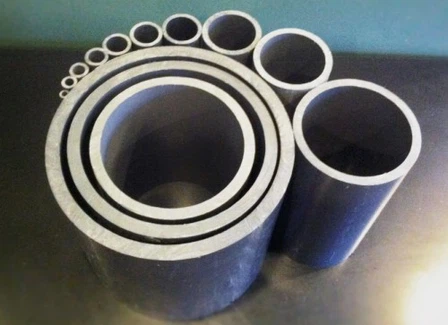

Esaminiamo le dimensioni comuni, anche se onestamente alcune di queste sono molto più comuni di altre:
½ pollice– Molto popolare per progetti più piccoli, costruzione di mobili, artigianato. Il diametro esterno è di 0,840 pollici, quello interno è di circa 0,622 pollici nella Programmazione 40.
¾ pollice– Un altro favorito della famiglia. Esterno: 1.050 pollici. Interno: circa 0,824 pollici.
1 pollice– Questa è probabilmente la dimensione più versatile per il fai-da-te. Diametro esterno di 1.315 pollici, interno circa 1.049 pollici. Puoi costruire mobili, strutture, strutture da giardino, ogni genere di cose.
1¼ pollice– Meno comune nei progetti di artigianato, più comune negli impianti idraulici reali. Esterno: 1.660 pollici.
1½ pollice– Ora stiamo entrando nel territorio idraulico serio. Diametro esterno: 1.900 pollici. Questo è quello che vedi spesso sotto i lavandini.
2 pollici– Linee di scarico, costruzioni più grandi. Esterno: 2,375 pollici. Inizia a sembrare sostanziale quando ci lavori.
Esistono misure più grandi – 2½, 3, 4, 6 pollici e oltre – ma quelle sono più adatte per impianti idraulici, irrigazione e lavori di costruzione seri. Non stai costruendo un appendiabiti con un tubo da 6 pollici, mettiamola così.
Leggere i segni (quando sono lì)
Sulla maggior parte dei tubi in PVC sono stampate informazioni direttamente su di essi, solitamente secondo uno schema ripetuto lungo la lunghezza. Vedrai il nome del produttore, le dimensioni, il programma, la classificazione (NSF-PW per l'acqua potabile, DWV per lo scarico-scarico-vent, ecc.) e solitamente uno standard che soddisfa come ASTM D-1785 o ASTM D-2665.
La dimensione è in genere elencata chiaramente: "1 IN" o "1½" o qualsiasi altra cosa. Basta cercarlo. Questo è molto più semplice che misurare, anche se a volte la stampa svanisce o stai lavorando con un pezzo tagliato in cui i segni sono stati rimossi.
Per progetti di arredamento o artigianato, potresti vedere "PVC per mobili" che è fondamentalmente lo stesso tubo ma venduto in colori più belli e spesso tagliato a lunghezze specifiche. Il dimensionamento funziona allo stesso modo.
Cose che sembrano PVC ma non lo sono
È qui che le cose diventano fastidiose, perché esistono diversi tipi di tubi che sembrano abbastanza simili da ingannarti ma non funzionano assolutamente con i raccordi in PVC standard.
CPVCè quello grande. Di solito è di colore crema o beige invece che bianco e viene utilizzato per le linee dell'acqua calda. Sistema di dimensionamento completamente diverso chiamato Copper Tube Size (CTS). Non provare a mescolarli con i normali raccordi in PVC. Basta, non farlo. Sembra che possa funzionare – è abbastanza vicino da essere frustrante – ma non è così.
Tubo in ABSè nero e viene utilizzato principalmente per le linee di scarico. Ecco la cosa strana: in realtà è dimensionalmente compatibile con i raccordi in PVC. Stesse taglie, stesse misure. Ma non puoi usare il normale cemento PVC su di esso. Hai bisogno di un cemento di transizione speciale o devi avvitare insieme le connessioni. Inoltre l'ABS è molto più fragile del PVC: si spezzerà se lo guardi male, quindi non usarlo per mobili o qualsiasi cosa strutturale.
Il polipropilene (tubo in polietilene) è quel materiale nero flessibile utilizzato per gli irrigatori. Corrisponde tecnicamente alle dimensioni, ma è progettato per raccordi a compressione, raccordi non scorrevoli e il cemento PVC non si attacca ad esso.
I tubi acrilici sembrano abbastanza simili, soprattutto quelli trasparenti, ma vengono misurati in base al diametro esterno. Non andrà bene.
Tasselli di legno: sì, la gente lo prova. Misurato anche dal diametro esterno. Inoltre non va bene.
Il condotto in metallo a volte ha diametri esterni simili, ma non esiste comunque un buon modo per collegarlo ai raccordi in PVC, quindi non ha importanza.
Il trucco del confronto
Se sei davvero bloccato e non riesci a capire quale taglia hai, esiste un metodo di confronto che utilizza oggetti domestici comuni. Non è preciso, ma è utile per il ballparking:
Tubo da ½ pollice: circa il diametro di una batteria AAA
¾ pollici: vicino a una batteria AA
1 pollice: circa una batteria C
1½ pollice: simile al diametro di una pallina da tennis (più o meno)
Questo non è esatto, ma ti porterà nel campo giusto se sei al negozio e stai cercando di ricordare quale misura di tubo hai lasciato a casa.
Cosa funziona davvero insieme
Il tubo in PVC Standard Schedule 40 funziona praticamente con tutti i raccordi in PVC standard che troverai nei negozi di ferramenta. Questa è la buona notizia. Mescola e abbina diverse marche, diverse età di tubi, qualunque cosa: se è tutto in PVC Schedule 40 (non CPVC, non ABS, solo PVC normale), dovrebbe andare bene.
La pianificazione 80 funziona con i normali raccordi scorrevoli ma NON con accessori interni-adatti, ad esempio tappi che scivolano nell'apertura del tubo o determinati connettori speciali.
Per cementare il PVC, è necessario il vero cemento PVC (a volte chiamato cemento solvente). Il primer viola è facoltativo per alcune applicazioni ma generalmente è una buona idea perché pulisce e prepara la superficie. Non usare il cemento sbagliato: c'è il cemento CPVC, il cemento ABS, il cemento multiuso-che afferma di funzionare su tutto (di solito non funziona bene su nulla) e il vero cemento PVC. Prendi quello giusto.
Quando le dimensioni diventano strane
A volte troverai una pipa che sembra non corrispondere a nulla. Potrebbe essere:
Pipa davvero vecchia di quando gli standard erano diversi
Tubo importato che non segue le dimensioni statunitensi
Tubi speciali per un'applicazione industriale specifica
Tubo danneggiato o deformato
Tubo che qualcuno ha modificato, levigato o alterato in altro modo
In questi casi, onestamente? Basta misurare attentamente e fare riferimento a una tabella dimensionale. Abbina le misurazioni effettive alle specifiche del grafico. È noioso ma funziona.
La realtà pratica
Per la maggior parte delle persone che realizzano progetti domestici, stai guardando un tubo da ½ pollice, ¾ pollice o 1 pollice. Queste tre dimensioni coprono probabilmente l’80% delle applicazioni fai da te. Forse 1 pollice e mezzo se stai facendo lavori idraulici.
Esistono le taglie più grandi, certo. È possibile ottenere tubi in PVC da 2, 3, 4, 6, 8, 10 e persino 12 pollici. Ma a meno che tu non stia installando un sistema fognario o costruendo qualcosa di industriale, probabilmente non stai scherzando. Sono costosi, pesanti e onestamente eccessivi per la maggior parte dei progetti.
Attenersi alle dimensioni comuni. Sono comuni per un motivo: sono utili, convenienti e tutti gli accessori sono prontamente disponibili.
Perché esiste questo sistema
Il sistema di dimensionamento nominale deriva dai vecchi standard relativi ai tubi in ferro. In passato, le dimensioni dei tubi erano in qualche modo correlate al diametro interno, ma i processi di produzione e gli spessori delle pareti sono cambiati nel corso dei decenni. Le dimensioni nominali sono rimaste perché modificarle avrebbe significato sostituire letteralmente ogni raccordo, ogni specifica, ogni riferimento al codice edilizio esistente.
Quindi siamo bloccati con il tubo etichettato "1 pollice" ma in realtà non è 1 pollice ovunque tu possa misurare. E' proprio così. Una volta che lo sai, è meno confuso. A volte è ancora fastidioso, ma crea meno confusione.
Considerazioni finali (più o meno)
I punti chiave se stai scremando questo: misura in base al diametro interno o leggi i segni, lo Schedula 40 è standard, non mescolare PVC con CPVC e la dimensione sull'etichetta non è una misura reale che puoi verificare con un righello.
Tutto il resto sono dettagli e, onestamente, capirai i dettagli quando li incontrerai. È così che tutti imparano queste cose: sbagliando una o due volte, restando confusi nel negozio di ferramenta e infine sviluppando una conoscenza pratica attraverso prove ed errori.
Ricorda solo: diametro interno, non esterno. Questa cosa ti farà risparmiare un sacco di problemi.
