Twin - Tecnologia di estrusione a vite
Componenti e sistemi nell'elaborazione moderna delle materie plastiche
L'evoluzione della tecnologia di estrusione delle materie plastiche ha fondamentalmente trasformato il panorama manifatturiero, con gemelli - estrusori a vite che emergono come apparecchiature critiche per l'elaborazione di una vasta gamma di materiali polimerici. Aziende come Multi Plastics Extrusions Inc sono state in prima linea nell'implementazione di questi sistemi sofisticati per soddisfare diversi requisiti industriali.
Twin - estrusori a vite, mentre condividono obiettivi fondamentali con singoli sistemi a vite -, incorporano caratteristiche di progettazione distintive e principi operativi che consentono capacità di miscelazione, composizione e elaborazione superiori.
Vantaggi chiave
Capacità di miscelazione superiori
Efficienza composta migliorata
Controllo preciso di elaborazione dei materiali
Versatilità per materiali diversi
Troutput di produzione migliorato
Componenti principali di Twin - Sistemi di estrusione a vite
Meccanismi di alimentazione indipendenti
Il sistema di alimentazione in gemelli - estrusori a vite rappresenta una partenza critica da singoli progetti di viti -, che richiedono una consegna di materiale precisa e uniforme per garantire condizioni di elaborazione ottimali. I moderni gemelli - estrusori a vite in genere impiegano due configurazioni di alimentazione primarie: vite - Dispositivi di alimentazione del tipo e sistemi di alimentazione di misurazione.
L'apparato di alimentazione della misurazione, che ha guadagnato un'adozione diffusa nelle applicazioni industriali, è costituito da un motore a CC, un cambio di riduzione e un gruppo di viti di alimentazione. Questo sistema integrato fornisce funzionalità reali di monitoraggio e regolazione del tempo -, visualizzando le velocità di alimentazione sulla strumentazione di controllo, consentendo le regolazioni del monitoraggio che mantengono l'equilibrio tra la fornitura di materiale e l'uscita di estrusione.
La raffinatezza di questi sistemi di alimentazione riflette i requisiti impegnativi della moderna elaborazione delle materie plastiche, in cui il flusso di materiale coerente influisce direttamente sulla qualità del prodotto e l'efficienza della produzione. Multi Plastics Extrusions Inc e simili produttori avanzati riconoscono che il controllo preciso dell'alimentazione è essenziale per mantenere le finestre di elaborazione ristrette richieste per composti speciali e materiali prestazionali alti -.
Mescolare elementi e le loro funzioni
Gear - Tipo di miscelazione dischi
Gear - I dischi di miscelazione del tipo servono come elementi di miscelazione primari progettati per interrompere i modelli di flusso del materiale e accelerare i processi di omogeneizzazione. Questi componenti eccellono nella distribuzione di additivi a bassa concentrazione di- in modo uniforme in tutta la matrice polimerica.
L'efficacia degli ingranaggi - i dischi di miscelazione del tipo si correla direttamente con i parametri di configurazione dei denti - aumentati i numeri dei denti generano un'azione di miscelazione più intensiva. Il principio operativo si estende a unità strutturali correlate come le sezioni PIN, che funzionano attraverso meccanismi simili per migliorare la miscelazione distributiva.
Blocchi impasti
Tra i diversi anni di elementi di miscelazione disponibili per gli estrusori a vite -, sono emersi blocchi impasti come la soluzione più ampiamente implementata per applicazioni di miscelazione intensiva. Questi componenti esistono in più configurazioni, ciascuna ottimizzata per requisiti di elaborazione specifici.
I blocchi impasti adattati per varie richieste di elaborazione - con diamanti -} croce a forma o triangolare - sezioni - impartiscono combinazioni controllate di stress da taglio e stress normale al materiale. Questa azione meccanica genera non solo un flusso circonferenziale attorno a ciascun asse a vite, ma anche scambia il flusso tra le viti gemelle.
La modifica degli angoli di offset, lo spessore del disco e la quantità del disco all'interno di blocchi impasti fornisce un ampio controllo su taglio e intensità di miscelazione.
| Configurazione del blocco impastabile | Intensità di taglio | Miscelazione dell'efficienza | Applicazioni tipiche |
|---|---|---|---|
| Offset di 30 gradi | Da basso a medio | Bene | Compounding generale |
| Offset di 60 gradi | Medio | Molto bene | Miscelazione del colore, dispersione additiva |
| Offset di 90 gradi | Alto | Eccellente | High - composti di performance |
Considerazioni sulla progettazione del sistema di trasmissione
Sfide uniche in gemelli - Sistemi di trasmissione a vite
La progettazione del sistema di trasmissione per gemelli - estrusori a vite presenta una complessità considerevolmente maggiore rispetto alle singole configurazioni a vite -. In singoli estrusori a vite -, l'aumento del diametro della vite fornisce aumenti proporzionali nel carico - capacità del cuscinetto, con ampio spazio disponibile per cuscinetti e ingranaggi di dimensioni adeguate.
Tuttavia, Twin - estrusti di vite facciano vincoli di dimensione radiale imposti dalla disposizione parallela a vite, che richiede un'attenta ottimizzazione dei gruppi di cuscinetti di spinta e i progetti del rapporto di ingranaggio per ottenere una resistenza adeguata all'interno delle buste spaziali limitate.
"Il mercato globale di ExtrUder a vite - ha assistito a significativi progressi tecnologici, con innovazioni del sistema di trasmissione che hanno contribuito a un aumento del 35% della capacità di coppia negli ultimi dieci anni mantenendo la stessa impronta della macchina."
- Kumar, S., & Zhang, W. (2024)
Miglioramenti del sistema di trasmissione
Materiali premium
Utilizzo di leghe di resistenza -
Dimensioni ottimizzate
Parametri di larghezza del marcia progettati come b=1.2 a (a=Distanza centrale)
Mesh interno
Aumento dei coefficienti del rapporto di contatto attraverso configurazioni avanzate
Configurazioni della disposizione dei cuscinetti
Configurazione 1: post - Posizionamento del cuscinetto del cambio
Questa disposizione posiziona l'alloggiamento del cuscinetto dopo il cambio di riduzione, fornendo diversi vantaggi operativi.
Cuscinetti di spinta separati dai sistemi di riscaldamento
Sostituzione di manutenzione e componente più semplice
Short - trasmissione di potenza dell'albero con deflessione minima
Configurazione 2: posizionamento del cuscinetto intermedio
La configurazione alternativa posiziona l'alloggiamento del cuscinetto tra le viti e il cambio di riduzione.
Riduce al minimo la trasmissione delle vibrazioni alle viti
Promuove la rotazione delle viti liscia e stabile
Ideale per il taglio - materiali sensibili
Migliora la qualità della superficie dei prodotti finali
Sistemi di controllo della temperatura
Importanza di una gestione termica precisa
Twin - ExtrUnter a vite elabora una vasta gamma di materiali, ciascuno che richiede condizioni termiche specifiche per l'elaborazione ottimale. Mentre il riscaldamento esterno fornisce la fonte di energia termica primaria, la temperatura del materiale aumenta anche con la velocità della vite dovuta alla dissipazione viscosa.
La complessità del controllo della temperatura in Twin - L'estrusione a vite deriva dalla presenza simultanea di più meccanismi di trasferimento di calore. Il trasferimento di calore conduttivo attraverso pareti a canna, il trasferimento di calore convettivo all'interno della fusione polimerica e la generazione di calore attraverso la dissipazione viscosa devono essere bilanciati per mantenere condizioni di elaborazione ottimali.
Sistemi di raffreddamento ad anello --
Twin più piccoli - Gli estrusori a vite spesso utilizzano i sistemi di raffreddamento a loop chiusi - per il controllo della temperatura della vite. Questi sistemi sigillano i media di raffreddamento all'interno del foro della vite, sfruttando l'evaporazione e i cicli di condensa per la regolazione della temperatura.
Il self - regolare la natura della fase - Il raffreddamento a modifica fornisce un controllo stabile della temperatura con un intervento esterno minimo. Questo approccio si rivela particolarmente efficace per le apparecchiature in scala di laboratorio - e applicazioni specializzate che richiedono una precisa stabilità della temperatura.
Media di raffreddamento comuni
- Acqua
- Oli termici
-
Fluidi specializzati
Controllo della temperatura di circolazione forzata
La maggior parte della produzione - Scala gemella - ExtrUnters utilizzano sistemi di controllo della temperatura di circolazione forzati che comprendono reti interconnesse di tubi, valvole e pompe. Nonostante la loro complessità strutturale, questi sistemi offrono prestazioni di controllo della temperatura superiori.
La capacità di controllare in modo indipendente le temperature in più zone a barili consente ai processori di stabilire profili di temperatura ottimali per materiali e prodotti specifici.
Capacità di controllo del flusso variabile
Risposta rapida di riscaldamento e raffreddamento
Integrazione con pianta - Sistemi di controllo ampi
Abilita i cambi rapidi del prodotto
Dinamica del flusso del materiale e ottimizzazione dell'elaborazione

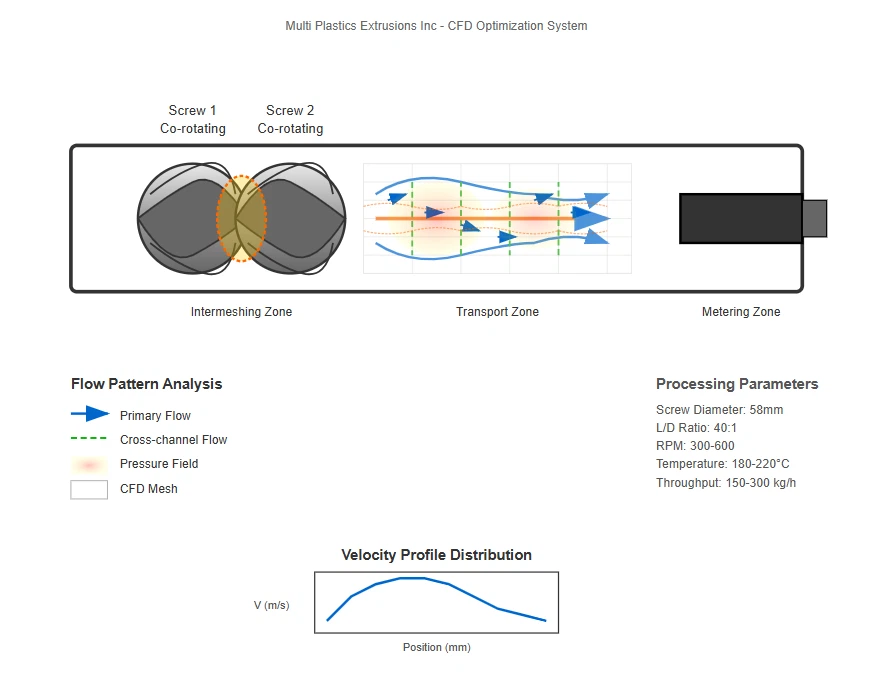

Comprensione dei modelli di flusso in gemelli - Sistemi di vite
I modelli di flusso complessi generati all'interno di due estrusori a vite - derivano dall'interazione tra geometria a vite, configurazione della canna e proprietà del materiale. A differenza dei singoli sistemi a vite - in cui il flusso segue prevalentemente percorsi elicoidali, due estrusori a vite - creano tre campi di flusso dimensionale -.
Le operazioni di produzione avanzate, comprese quelle di Multi Plastics Extrusions Inc, sfruttano le simulazioni di fluidodinamica computazionale per ottimizzare i progetti di viti e prevedere il comportamento di elaborazione per nuovi materiali. La capacità di visualizzare e quantificare i modelli di flusso consente agli ingegneri di identificare potenziali sfide di elaborazione prima di impegnarsi nelle prove di produzione.
Distribuzione del tempo di permanenza e le sue implicazioni
Distribuzione del tempo di permanenza (RTD) rappresenta un parametro critico che influenza la qualità del prodotto e la stabilità del processo in Twin - estrusione a vite. La distribuzione dei tempi di permanenza del materiale influisce sulla storia termica, l'estensione della reazione (per estrusione reattiva) e la qualità della dispersione additiva.
Fattori che influenzano RTD
Configurazione a vite
Tipi di elementi e disposizione
Condizioni operative
Velocità della vite, velocità di avanzamento, temperatura
Proprietà materiali
Viscosità, portata di fusione, sensibilità termica
Profili di distribuzione del tempo di permanenza
I profili RTD stretti (blu) generalmente producono proprietà del prodotto più coerenti, mentre distribuzioni più ampie (arancione) possono essere vantaggiose per alcune applicazioni di miscelazione.
Applicazioni avanzate e integrazione dei processi
Estrusione reattiva
Twin - Extruser a vite eccellono nei processi di estrusione reattiva in cui le reazioni chimiche si verificano contemporaneamente all'elaborazione del fusione. La miscelazione intensiva garantisce reazioni rapide e complete mantenendo un controllo preciso della temperatura.
Devolatilizzazione
Twin - estrusori a vite forniscono eccezionali capacità di deviatilizzazione, rimuovendo componenti volatili tra cui umidità, monomeri residui e solventi dal polimero si scioglie attraverso il rinnovo della superficie ottimizzato.
Composto
La produzione di composti riempiti e masterbatch di colore rappresenta una grande area di applicazione, con la possibilità di ottenere elevati carichi di riempimento mantenendo la dispersione uniforme.
Controllo della qualità e monitoraggio del processo
In - tecnologie di monitoraggio della linea
Modern Twin - Le linee di estrusione a vite incorporano sofisticati sistemi di monitoraggio che forniscono informazioni temporali reali - sulle condizioni di processo e sulla qualità del prodotto. Questi sistemi consentono un rapido rilevamento e correzione delle deviazioni di processo.
Sensori di temperatura
Multi - barile di zona e monitoraggio della temperatura di fusione
Trasduttori di pressione
Real - monitoraggio della pressione del tempo in punti critici
Monitor di coppia
Sistemi di misurazione del carico e coppia del motore
Analisi di fusione
Viscosità e misurazione della proprietà del materiale
Le strutture avanzate implementano metodologie di controllo del processo statistico che sfruttano i dati di monitoraggio continuo per identificare le tendenze e prevedere potenziali problemi di qualità, ridurre i rifiuti e migliorare la soddisfazione del cliente.
Implementazione dei concetti del settore 4.0
La modalità mobile della stanza LCL è più comoda, la gru può essere rapidamente trasportata a destinazione, il sollevamento del sito, il giorno per soggiornare
Modelli gemelli digitali
Repliche virtuali che consentono la simulazione e l'ottimizzazione senza interrompere la produzione
Manutenzione predittiva
Algoritmi che analizzano i dati dell'attrezzatura per prevedere i guasti prima che si verifichino
Ottimizzazione dell'IA
Applicazioni di intelligenza artificiale che ottimizzano dinamicamente le condizioni di elaborazione
Data - Miglioramento guidato
Comprareraccolta di dati hensive che consente il perfezionamento del processo continuo
Considerazioni sulla manutenzione e operative
Strategie di manutenzione preventiva
Programmi di manutenzione preventiva efficaci sono essenziali per mantenere prestazioni ottimali ed estendere la durata delle attrezzature in gemelli - operazioni di estrusione a vite.
Ispezione regolare
Controlli programmati di componenti di usura, in particolare elementi a vite e fodere a botte
Monitoraggio sistematico
Tracciamento continuo delle condizioni degli ingranaggi, temperature dei cuscinetti e integrità del sigillo
Gestione della manutenzione
Sistemi che tracciano la cronologia delle attrezzature e pianificano attività di manutenzione preventiva
Inventario dei pezzi di ricambio
Stockpiling strategico di componenti critici per ridurre al minimo i tempi di inattività
Risoluzione dei problemi di elaborazione comuni sfide
Nonostante un'attenta progettazione e controllo del processo, le operazioni di estrusione a vite - sono occasionalmente incontrate sfide di elaborazione che richiedono approcci sistematici per la risoluzione dei problemi.
Miscelazione inadeguata
-
Controllare la configurazione della vite per elementi di miscelazione appropriati. Verificare che i blocchi impasti abbiano angoli di offset adeguati e che le sezioni di miscelazione siano posizionate correttamente. Regolare la velocità della vite per ottimizzare i tassi di taglio e il tempo di permanenza.
Usura eccessiva
-
Valuta l'abrasività materiale e considera l'aggiornamento all'usura - leghe resistenti. Controllare l'allineamento dei componenti a vite e canna. Verificare che i parametri operativi rientrassero negli intervalli raccomandati per prevenire l'attrito inutile.
Operazione instabile
-
Controllare il sistema di alimentazione per coerenza e uniformità. Verificare la stabilità del controllo della temperatura in tutte le zone. Ispezionare il sistema di azionamento per. Garantire che il contenuto di umidità materiale sia entro limiti accettabili
Variazioni di qualità del prodotto
-
Implementare il controllo del processo statistico per identificare la deriva dei parametri. Controllare le proprietà delle materie prime coerenti. Verifica la stabilità del profilo di temperatura e considera in - monitoraggio della linea degli attributi critici del prodotto.
Tecnologie emergenti
Soluzioni di elaborazione sostenibili
Le considerazioni ambientali influenzano sempre più gemelli - Design e funzionamento dell'estrUder vite. Energia - sistemi di azionamento efficienti, strategie di riscaldamento e raffreddamento ottimizzate e iniziative di riduzione dei rifiuti contribuiscono a migliorare le prestazioni ambientali.
La possibilità di elaborare materiali riciclati e bio di bio - basati su polimeri posiziona la tecnologia a vite - come attivatore chiave delle iniziative di economia circolare.
Innovazioni di sostenibilità
Sistemi di recupero di energia
Low - Tecnologie di riscaldamento delle emissioni
Capacità di elaborazione del riciclaggio migliorate
Elaborazione del polimero biodegradabile
Integrazione di materiali avanzati
Il continuo sviluppo di polimeri di performance - alti, nanocompositi e materiali basati su bio - guida l'innovazione nella tecnologia di estrusione a vite -. La lavorazione di questi materiali avanzati richiede spesso progetti di viti specializzati, nuove strategie di alimentazione e controllo preciso dei processi.
La collaborazione tra fornitori di materiali, produttori di attrezzature e processori accelera lo sviluppo e la commercializzazione di materiali avanzati.
High - Polimeri delle prestazioni
Peek, PPS e altre resine di ingegneria a temperatura - alte che richiedono elaborazione specializzata
Nanocompositi
Dispersione di nanofille e allineamento per le proprietà meccaniche migliorate
Materiali basati su Bio -
Risorsa rinnovabile - polimeri derivati con requisiti di elaborazione unici
Composti funzionali
Materiali intelligenti con proprietà conduttive, magnetiche o reattive
