Lavorazione di estrusionedipende da un controllo preciso della temperatura per trasformare le materie prime in prodotti coerenti e di qualità. La temperatura influisce sulla viscosità del materiale, sulle caratteristiche del flusso e, in definitiva, determina se una parte estrusa soddisfa le tolleranze dimensionali o finisce come scarto.
La sfida deriva dalla gestione simultanea di più fonti di calore. I riscaldatori esterni del cilindro forniscono l'energia iniziale, mentre il taglio meccanico derivante dalla rotazione della vite genera un notevole calore di attrito. Per la plastica,lavorazione per estrusionele temperature variano tipicamente da 300 gradi F a 600 gradi F (da 150 gradi a 315 gradi), con requisiti esatti che variano in base alla struttura della catena polimerica, al peso molecolare e ai pacchetti di additivi. Sbagliare questo equilibrio crea una serie di problemi-dalla fusione incompleta e dall'instabilità dimensionale al degrado termico che distrugge le proprietà dei materiali.
La gerarchia del controllo della temperatura
Comprendere il controllo della temperatura di estrusione richiede di pensare a strati. Il successo dipende dal coordinamento di tre livelli interconnessi: comportamento dei materiali, configurazione delle apparecchiature e gestione dei processi-in tempo reale.
Livello del materiale: come i polimeri e i metalli rispondono al calore
Ogni materiale ha una finestra di lavorazione delimitata dalla temperatura di flusso e dalla soglia di degradazione. Il polietilene lavora tra 180 gradi e 240 gradi, il polipropilene richiede da 200 gradi a 250 gradi, mentre il PVC opera in un intervallo più ristretto da 160 gradi a 210 gradi a causa della sua sensibilità al calore. Questi non sono numeri arbitrari-riflettono l'energia necessaria per superare gli intrecci molecolari e ottenere un flusso adeguato senza rompere i legami chimici.
La complicazione emerge dagli additivi e dalle variazioni dei materiali. I lubrificanti a base di cera-riducono la viscosità, consentendo temperature di lavorazione più basse e un minore consumo di stabilizzante. I riempitivi minerali e gli agenti di reticolazione-aumentano la viscosità, richiedendo un maggiore apporto di calore. Anche le variazioni da lotto-a-lotto nello stesso grado di resina possono influenzare la relazione tra viscosità-temperatura, rendendo problematiche le ricette a temperatura rigida perlavorazione per estrusione.
Per i metalli, i vincoli differiscono ma contano allo stesso modo. I tubi in lega di alluminio vengono estrusi a una temperatura compresa tra 400 e 500 gradi, mentre l'acciaio richiede tra 1100 e 1300 gradi. A queste temperature, la temperatura di uscita diventa critica-il surriscaldamento localizzato può causare la fusione dei bordi del grano e la lacerazione della superficie, mentre un calore insufficiente aumenta la resistenza alla deformazione e l'usura dell'utensile.
Livello dell'attrezzatura: configurazione della zona e trasferimento di calore
I moderni estrusori dividono il cilindro in più zone di riscaldamento, ciascuna con controllo indipendente della temperatura. Gli estrusori più grandi hanno tipicamente sei o più zone dotate di sensori e controller di temperatura. Questa segmentazione consente agli operatori di creare profili di temperatura che corrispondono alla geometria della vite e ai requisiti dei materialilavorazione per estrusioneoperazioni.
La sezione di alimentazione funziona a temperature più basse-tipicamente da 100 gradi a 140 gradi per la plastica. Se la temperatura di alimentazione scende troppo, l'area di trasporto del solido si estende mentre le zone di plastificazione e fusione si restringono, riducendo la produttività e creando una fusione incompleta. Paradossalmente, molte operazioni impostano la prima zona del cilindro tra 185 e 195 gradi sul controller della temperatura, sapendo che la temperatura effettiva del materiale sarà molto più bassa a causa del ritardo nel trasferimento di calore.
La sezione di compressione gestisce la transizione da solido a fuso. Qui, il riscaldamento di taglio si intensifica man mano che il materiale si compatta e la profondità del canale diminuisce. Le temperature raggiungono in genere tra 170 e 190 gradi nella zona di plastificazione, dove il controllo dell'estrazione del vuoto diventa fondamentale-un vuoto inadeguato porta a gas e bolle intrappolati che compromettono le proprietà meccaniche.
La sezione di dosaggio, dove il materiale deve essere completamente fuso e omogeneo, generalmente si estende da 160 gradi a 180 gradi con particolare attenzione agli effetti di taglio. Il design della vite domina la temperatura di fusione a ritmi di produzione normali, con il taglio delle particelle di resina ad alta pressione che sostituisce il lavoro di fusione dei riscaldatori a cilindro. Ciò spiega perché il calore del barile è necessario principalmente per l’avvio, mentre i processi in esecuzione fanno molto affidamento sulla conversione dell’energia meccanica.
La realtà del trasferimento di calore
Tre meccanismi governano la distribuzione della temperatura: conduzione attraverso le pareti del cilindro, convezione nel polimero che scorre e radiazione ad alte temperature. La conduzione trasferisce il calore attraverso materiali solidi senza movimento-quando il cilindro si riscalda, conduce energia alla plastica all'interno. Ma il materiale si muove attraverso l'estrusore, quindi subisce un riscaldamento o un raffreddamento a seconda delle condizioni locali e della sua posizione rispetto alle pareti del cilindro.
Ciò crea un problema persistente: le temperature visualizzate non corrispondono alle temperature di fusione effettive. Nelle zone di alimentazione e compressione, i display mostrano la temperatura del cilindro anziché la temperatura del materiale, mentre nelle zone di dosaggio, le letture riflettono meglio la temperatura di fusione ma potrebbero superare i valori impostati a causa del riscaldamento di taglio. Gli operatori devono conoscere la propria attrezzatura specifica per interpretare correttamente queste letture.
Livello di processo: gestione dinamica e adeguamento continuo
Le ricette a temperatura statica falliscono perchélavorazione per estrusioneè intrinsecamente dinamico. Le variazioni della velocità di avanzamento, le variazioni del lotto di materiale, le condizioni ambientali e l'usura delle attrezzature influiscono tutti sul bilancio termico. Gli effetti della temperatura si sviluppano lentamente-i cambiamenti possono richiedere da molti minuti a un'ora per manifestarsi-rendendo difficile correlare causa ed effetto.
Il bilancio termico coinvolge l’apporto di calore proveniente dai riscaldatori a botte e dal taglio meccanico rispetto alla perdita di calore attraverso i sistemi di raffreddamento e i cambiamenti dello stato del materiale. Durante il funzionamento stabile, questo equilibrio deve essere mantenuto anche se molti fattori lo influenzano, tra cui il design della vite, la struttura del cilindro, le condizioni di processo e le proprietà dei materiali. All'avvio prevale il riscaldamento esterno; durante la produzione, il calore da attrito spesso supera le esigenze del processo.
Se un estrusore richiede un raffreddamento sostanziale durante la normale produzione, ciò segnala una discrepanza tra il design della vite e la plastica in lavorazione o un problema di processo. Si tratta di un dato diagnostico:-un raffreddamento eccessivo non risolve il problema, ma compensa una progettazione o un funzionamento inadeguati del sistema.
Errori comuni nel controllo della temperatura e loro segni
I problemi di temperatura raramente si annunciano direttamente. Si manifestano invece come difetti del prodotto, instabilità del processo o riduzione dell’efficienza.
Temperature non-ottimali dei cilindri causano disomogeneità della fusione, problemi dimensionali, distorsioni, tempi di raffreddamento prolungati, bassa produttività, cedimenti, punti neri, degrado dei materiali e deterioramento delle proprietà meccaniche. Il trucco sta nel riconoscere quale problema di temperatura causa quale sintomo.
Fusione inadeguata
Quando le temperature di lavorazione sono troppo basse, i polimeri non si sciolgono completamente e le proprietà di scorrimento ne risentono. La bassa temperatura di fusione impedisce la completa plastificazione, con conseguente scarsa miscelazione e potenziale degrado del materiale. L'estruso può mostrare linee di flusso, rugosità superficiale o vuoti interni. I tassi di produzione diminuiscono quando la contropressione aumenta con la viscosità.
Per i sistemi a doppia vite-, le temperature devono generalmente essere impostate tra 20 e 30 gradi al di sopra del punto di fusione del materiale. Impostazioni più basse nelle zone riscaldate causano uno scioglimento inadeguato; la velocità ridotta della vite diminuisce la forza di taglio e il calore da attrito, abbassando ulteriormente la temperatura di fusione.
Degrado termico
Il surriscaldamento crea il problema opposto. I materiali hanno intervalli di temperatura specifici in cui mantengono le proprietà ottimali-un superamento di questi intervalli provoca il degrado e la perdita delle caratteristiche intrinseche. Per il PVC, che è particolarmente sensibile al calore-, una temperatura eccessiva accelera la decomposizione, causando ingiallimento, linee di scolorimento, formazione di schiuma e rottura del materiale.
Lo scolorimento dovuto al surriscaldamento non solo crea un aspetto indesiderato ma potenzialmente indebolisce l'integrità strutturale. Le plastiche-sensibili al calore richiedono finestre di temperatura strette e non possono tollerare tempi di permanenza prolungati alle temperature di lavorazione.
Squilibri di zona
I controller multi-zona creano opportunità di discrepanze. Una zona dell'adattatore che si raffredda continuamente nell'aria ambiente, con il suo controller della temperatura che non richiede mai calore, indica che l'hot melt all'interno sta riscaldando questa zona e quindi raffreddando parte del flusso di materiale fuso. A meno che questa fusione più fredda non venga nuovamente tagliata o mescolata accuratamente, emerge come strisce più fredde che causano bande di calibro e instabilità.
A volte gli operatori riducono la produzione e lavorano più lentamente per compensare, perdendo redditività senza affrontare la causa principale. La soluzione richiede il ribilanciamento dei setpoint di zona, non la limitazione della produzione.
Guasti dei sensori e dei controlli
Gli errori di controllo della temperatura portano a discrepanze tra la temperatura di fusione visualizzata e quella effettiva. Le termocoppie si degradano nel tempo, l'isolamento degli elementi riscaldanti si deteriora e il contatto tra i riscaldatori e il cilindro si allenta. I sensori danneggiati o vecchi forniscono letture errate che portano a una regolazione impropria della temperatura, mentre i riscaldatori usurati si bruciano se non riescono a trasferire il calore in modo efficiente.
I sistemi di raffreddamento dei cilindri, in particolare, subiscono guasti dovuti alla scarsa integrità della saldatura sotto ripetuti cicli termici, con conseguenti perdite d'acqua. Questi guasti si verificano generalmente dopo 12-16 mesi di funzionamento anziché immediatamente dopo la messa in servizio.
Migliori pratiche per l'ottimizzazione della temperatura
Per ottenere un controllo affidabile della temperatura sono necessari approcci sistematici che combinino impostazione, manutenzione e monitoraggio continuo adeguati.
Parametrizzazione iniziale
Le impostazioni iniziali della temperatura provengono in genere dalle schede di processo dell'estrusore o dalle ricette quando si avviano nuovi processi. Questi forniscono punti di partenza basati sulle raccomandazioni del produttore dei materiali e sulle specifiche delle apparecchiature. Per le zone della matrice e dell'adattatore, impostare le temperature in modo che corrispondano alla temperatura di fusione suggerita dal produttore della resina. La gola di alimentazione dovrebbe essere "calda al tatto"-tra 110 e 120 gradi F (tra 43 e 49 gradi).
L'installazione di un termometro a immersione nella linea di ritorno dell'acqua di raffreddamento della gola di alimentazione, con un raccordo a T e una valvola a globo per mantenere la camera piena, elimina la cavitazione e fornisce un monitoraggio accurato. La temperatura della gola di alimentazione viene spesso trascurata, tuttavia la temperatura di alimentazione influisce sul processo di riscaldamento insieme alla forma e alle dimensioni delle particelle, che influenzano la velocità di alimentazione e lo sviluppo di calore per attrito.
Le zone della canna posteriore possono essere più alte di quanto suggerisca l'intuizione. Le temperature elevate non causeranno una temperatura di fusione più elevata perché la resina è ancora sotto forma di pellet-ma immettere più energia nella resina aiuta il processo di fusione. Ciò riduce il carico e l'amperaggio dell'azionamento spostando l'energia in ingresso dalle fonti meccaniche a quelle elettriche.
Parametrizzazione dell'ottimizzazione
Mentre la parametrizzazione iniziale è obbligatoria, l'ottimizzazione durante il funzionamento è spesso vista come facoltativa e quindi trascurata. Ciò rappresenta un'opportunità persa-anche se-impostazioni ben consolidate si spostano man mano che i materiali cambiano o l'attrezzatura invecchia.
Le sfide di ottimizzazione includono una risposta termica lenta (da molti minuti a ore), temperature visualizzate che non corrispondono alle temperature di fusione effettive e più zone che si influenzano a vicenda attraverso meccanismi di trasporto del calore. Dato l’investimento in termini di tempo e costi, molte operazioni evitano del tutto l’ottimizzazione.
Tuttavia, l’ottimizzazione sistematica paga i dividendi. Gli approcci moderni utilizzano il controllo basato su modelli-per prevedere i cambiamenti di temperatura e apportare modifiche proattive, il controllo adattivo per rispondere alle variazioni dei processi o dei materiali e strategie di controllo multi-zona che coordinano più zone contemporaneamente anziché trattarle in modo indipendente.
Manutenzione e calibrazione
Una manutenzione regolare garantisce che i sensori di temperatura rimangano in buone condizioni e calibra periodicamente i sensori per letture accurate. Controlla che gli elementi riscaldanti non presentino segni di usura o danni-dovrebbero riscaldarsi in modo uniforme ed efficiente. Sia i riscaldatori a fascia in alluminio pressofuso che quelli in mica necessitano di uno stretto contatto con il cilindro, quindi le ispezioni periodiche e il serraggio dovrebbero far parte delle routine di manutenzione, poiché i riscaldatori si bruciano se non riescono a trasferire il calore.
Per i sistemi con raffreddamento ad acqua, monitorare colore, limpidezza, odore, accumulo di calcare e contenuto batterico. Il raffreddamento ad aria è relativamente morbido, uniforme e pulito, il che lo rende ampiamente utilizzato negli estrusori di piccole e medie dimensioni, sebbene le ventole occupino spazio significativo e possano generare rumore se la qualità è scarsa. Il raffreddamento ad acqua fornisce una migliore rimozione del calore ma richiede una manutenzione più complessa.
Strategie di controllo avanzate
I recenti sviluppi nel controllo della temperatura sfruttano strumenti computazionali e feedback-in tempo reale. Gli approcci di simulazione avanzati utilizzano la modellazione multi-regione con condizioni al contorno realistiche di controllo della temperatura, implementando algoritmi di controllo PID basati su misurazioni di termocoppie per prevedere meglio il comportamento effettivo del processo inlavorazione per estrusioneapplicazioni.
Il controllo a logica fuzzy e i sistemi adattivi si dimostrano promettenti per ridurre le variazioni di temperatura attraverso il flusso di fusione raggiungendo al tempo stesso le temperature medie desiderate. Questi approcci gestiscono la regione operativa non lineare meglio dei controller PID convenzionali.
Per gli ambienti di produzione, la chiave è implementare il monitoraggio in tempo reale-che rileva rapidamente le deviazioni della temperatura e si adatta prima che la qualità del prodotto ne risenta. Ciò richiede la comprensione dei tempi di ritardo specifici e delle caratteristiche di trasferimento del calore della vostra attrezzatura.
Controllo della temperatura in diversi tipi di estrusione
Le variazioni del processo creano diverse sfide di gestione della temperatura.
Vite-singola o doppia-vite
Gli estrusori monovite-si affidano maggiormente al riscaldamento del cilindro e hanno un'azione di miscelazione più delicata, rendendo il controllo della temperatura un po' più semplice ma anche più sensibile alle variazioni del materiale. I sistemi a doppia-vite generano un maggiore riscaldamento di taglio e offrono una migliore miscelazione, ma la gestione dell'intensa energia meccanica richiede un'attenta configurazione della zona per evitare il surriscaldamento.
Per gli estrusori bivite-, alcune configurazioni delle viti, come zone di fusione estese con elementi di impasto stretti, possono abbassare la temperatura di fusione grazie a una miscelazione più delicata e a uno stress di taglio ridotto. Ciò significa che il design della vite e le impostazioni della temperatura devono essere ottimizzati insieme.
Estrusione di profili e film

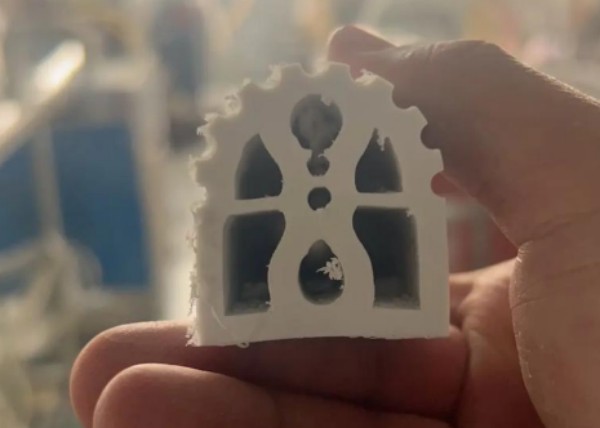

L'estrusione dei profili, soprattutto per le sezioni trasversali-complesse, deve affrontare sfide uniche. Sezioni diverse del profilo subiscono effetti di temperatura diversi-le sezioni più grandi e meno limitate si comportano in modo diverso rispetto alle sezioni più piccole e altamente limitate. Gli stampi hanno spesso più zone riscaldanti che tentano di creare un flusso uniforme e prevenire la deformazione.
L'estrusione della pellicola, in particolare della pellicola soffiata, richiede un'eccezionale uniformità della temperatura per ottenere proprietà ottiche e di spessore costanti. Le impostazioni delle zone di temperatura vengono spesso fraintese e regolate in modo improprio, contribuendo a una scarsa qualità della pellicola e a una produzione inferiore.
Materiali ad alta-temperatura
La lavorazione di materiali fino a 750 gradi F richiede elementi riscaldanti che garantiscano funzionalità a lungo-termine a temperature elevate. Le apparecchiature più vecchie potrebbero non essere adatte a queste applicazioni. Anche i cambiamenti nella strategia di raffreddamento-bagni d'acqua o spruzzi creano shock termici eccessivi che causano distorsioni e stress residuo. Il raffreddamento ad aria è spesso necessario, sebbene richieda lunghezza e spazio di raffreddamento aggiuntivi.
I sistemi a olio per il trasferimento di calore sostituiscono il raffreddamento ad acqua per le resine ad alta-temperatura, richiedendo la riprogettazione dell'intero sistema di raffreddamento poiché la capacità termica e la viscosità dell'olio differiscono sostanzialmente da quelle dell'acqua.
L'impatto economico del controllo della temperatura
Uno scarso controllo della temperatura riduce la redditività attraverso più canali. Il degrado del materiale crea costi diretti di scarto. Le variazioni dimensionali aumentano la manodopera di smistamento e rilavorazione. La produttività ridotta dovuta al funzionamento a temperature conservatrici per evitare difetti riduce l'utilizzo della capacità. Lo spreco energetico derivante da un riscaldamento o raffreddamento eccessivo aumenta i costi operativi.
Il mercato globale delle apparecchiature per estrusione ha raggiunto circa 6.087,6 milioni di dollari nel 2025, spinto dalla domanda di macchine ad alta efficienza energetica-con automazione integrata. Questa tendenza agli investimenti riflette il riconoscimento da parte del settore del fatto che i moderni sistemi di controllo della temperatura si ammortizzano grazie a una migliore uniformità, alla riduzione degli sprechi e a una maggiore produttività.
Il mercato delle apparecchiature per estrusione ha raggiunto 8,3 miliardi di dollari nel 2024 ed è in espansione a un CAGR del 4,7% fino al 2033, con l’Asia Pacifico che rappresenta oltre il 43% del valore di mercato, guidato dalla rapida industrializzazione e dall’espansione della base produttiva. Le innovazioni nel controllo dei processi, inclusa la gestione della temperatura, rappresentano i principali differenziatori competitivi.
L’efficienza energetica guida in particolare le decisioni di investimento. Un controllo accurato della temperatura aumenta la produttività, diminuisce il tasso di scarto e porta a una maggiore redditività. I sistemi moderni con controlli intelligenti ottimizzano l’equilibrio tra energia meccanica ed elettrica, riducendo il consumo energetico complessivo.
Domande frequenti
Qual è la differenza tra la temperatura del cilindro e la temperatura di fusione?
La temperatura del cilindro è ciò che il controller visualizza in base ai sensori montati sul cilindro-, mentre la temperatura di fusione è la temperatura effettiva del materiale fuso che scorre attraverso l'estrusore. Nelle zone di alimentazione e compressione, i display in genere mostrano la temperatura del cilindro anziché la temperatura di fusione effettiva, mentre nelle zone di dosaggio, le letture riflettono meglio la temperatura di fusione ma potrebbero superare i valori impostati a causa del riscaldamento di taglio. La relazione tra queste temperature varia in base alla posizione, alle proprietà del materiale e alle condizioni di processo.
Quante zone di temperatura dovrebbe avere un estrusore?
Non esiste una risposta universale-dipende dalla lunghezza della vite, dal diametro e dai requisiti dell'applicazione. Gli estrusori più grandi hanno spesso sei o più zone, consentendo un controllo più preciso sul profilo della temperatura. Un numero maggiore di zone consente una migliore corrispondenza tra riscaldamento e cambiamenti dello stato del materiale lungo la vite, ma aumenta anche la complessità e i costi del sistema.
Perché il mio estrusore ha bisogno di raffreddamento se sto cercando di riscaldare il materiale?
Il calore di taglio per attrito derivante dalla rotazione della vite spesso supera i requisiti di calore, aumentando la temperatura del cilindro oltre i livelli ottimali e causando potenzialmente la decomposizione della plastica-sensibile al calore. I sistemi di raffreddamento rimuovono il calore in eccesso per mantenere temperature stabili. Tuttavia, se durante la normale produzione è necessario un raffreddamento sostanziale, ciò segnala una mancata corrispondenza della progettazione della vite o un problema di processo.
Posso utilizzare le stesse impostazioni di temperatura per lotti di materiale diversi?
Non in modo affidabile. Ogni lotto di materiale non avrà esattamente la stessa relazione tra viscosità-temperatura e ciò potrebbe essere incoerente anche all'interno di un lotto. È logico iniziare con ricette consolidate, ma monitorare la qualità del prodotto e apportare modifiche secondo necessità. Le variazioni del peso molecolare, il contenuto di additivi e l'umidità residua influiscono tutti sul comportamento termico.
Andare avanti con il controllo della temperatura
Controllo della temperatura dentrolavorazione per estrusionenon è una proposta fissa-e-dimenticabile. I materiali si evolvono, le attrezzature invecchiano e le esigenze di produzione cambiano. Il successo richiede la comprensione della fisica sottostante, la corretta manutenzione delle apparecchiature e il monitoraggio continuo dei processi.
Inizia conoscendo i tuoi materiali-le finestre di lavorazione, la sensibilità termica e il modo in cui rispondono al taglio. Configura le zone delle tue apparecchiature per supportare il viaggio termico del materiale da solido a fuso omogeneo. Quindi monitora, regola e ottimizza in base ai risultati effettivi anziché ai setpoint assunti.
L'obiettivo non è raggiungere valori di temperatura specifici-ma produrre prodotti uniformi e di qualità in modo efficiente. Il controllo della temperatura è semplicemente il meccanismo per arrivarci. Padroneggiando la dinamica termica dilavorazione per estrusione, i produttori possono ottenere una qualità dei prodotti superiore, ridurre gli sprechi e migliorare l'efficienza operativa.
